RANGKAIAN LINE FOLLOWER

Untuk membuat rangkain line follower komponen yang kita butuhkan adalah sebagai berikut

Komponen yang digunakan	Jumlah
7405	1
AT89C2051	1
BATTERY	1
BUTTON	1
CAP	3
CAP-POL	3
CRYSTAL	1
DIODE	1
L293D	1
LED	1
MOTOR	2
RES	2

1. Buka terlebih dahulu program proteus 8 lalu cari komponen yang dibutuhkan


2. Setelah dicari susun setiap komponen tersebut lalu sesuaikan dengan gambar diatas lalu disambungkan dengan kabel LBL dan jungtion.
3. Jika sudah, kita bisa mengecek rangkaian ini, apakah masih ada yang salah/error atau tidak ada lagi dengan cara mengklik gambar berikut.


4. Maka akan tampil seperti gambar berikut.


5. setelah selesai susun pada PCB loyut.


6. setelah disusun buka menu Tools >> Auto-router



   download link : http://www.4shared.com/document/fRqPUiS9ce/rangkaian_line_follower.html

MEMBUAT MENU SOROT

1. Buka aplikasi Note Pad seperti gambar berikut :

2. Ketik perintah berikut untuk membuat program menu sorot :

3. Jika sudah Klik File , lalu pilih Save untuk menyimpan . beri nama file contoh  sorot4.asm. kemudian buka aplikasi DOSBOX :

 4.Jika sudah ketik , TASM sorot4.asm lalu tekan Enter , kemudian ketik lagi TLINK/t sorot4 lalu tekan Enter lagi , terakhir ketik sorot4 maka akan keluar hasilnya akhir seperti gambar dibawah ini.

silahkan download disini :http://www.4shared.com/document/bBWyHjekce/program_menu_sorot.html

MEMBUAT LAYOUT PCB SECARA MANUAL ( PULSA 555)

1. Pastikan kita sudah menginstal aplikasi untuk membuat layout PCB (Protel Design System)
2. Buka terlebih dahulu PCB Design melalui data C:/ >> ADVPCB >> PFW.
3. Kemudian klik menu File, pilih New untuk membuka lembar kerja baru.

4. Jika sudah, siapkan komponen-komponen yang dibutuhkan dan susun komponen-komponen tersebut seperti gambar dibawah ini. (komponen dapat diambil di menu Library >> Component)


5. Lalu sembunyikan komponen-komponen tersebut dengan cara klik menu Options >> Layers, maka akan muncul kotak dialog Setup Layers and Colors. Hilangkan tanda centang di bagian Top. Kemudian OK.


6. Kemudian hubungkan menggunkan ikon   (place track) seperti gambar berikut :


7. Simpan pekerjaan dengan nama Pulsa555.pcb

MEMBUAT LAYOUT PCB RANGKAIAN KUNCI ELEKTRONIK

1.Buka terlebih dahulu file schematic rangkaian kunci elektronik yang telah dibuat sebelumnya.

2.Lakukan pengecekkan ERC (Electrical Rules Check). Klik menu file, pilih reports kemudian pilih item Electrical Rules Check. Akan tampil kotak dialog Setup Electrical Rules Check seperti gambar dibawah ini:

3.Apabila ingin mengedit setup, maka silahkan pilih pada report options, output options, net identifier scope, dan connected pin sesuai dengan kehendak anda apa yang akan di cek nanti.

4.Klik tombol OK

5.Maka akan tampil ERC dalam format text di notepad. Apabila tidak ada kesalahan maka ditampilkan seperti gambar dibawah ini, dan apabila terjadi kesalahan akan ditampilkan setelah error report. Bisa dilihat saat anda coba ERC dari rangkaian kunci, mengapa bisa terjadi kesalahan? Anda bisa lihat dilaporannya. Anda cek lagi schematicnya sampai tidak ada lagi laporan error seperti dibawah ini:

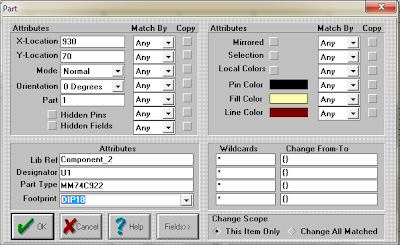

6.Sebelum membuat netlist anda isi dulu footprint nya dengan cara klik dua kali setiap komponen yang ada pada rangkaian kunci secara bergantian, lalu pada kolom footprint ubah sesuai dengan footprintnya masing-masing.

7. Create Netlist (membuat netlist) dengan cara klik menu file kemudian pilih create netlist, sehingga tampil kota dialog netlist creation seperti gambar berikut:

8.Klik tombol OK, maka protel secara otomatis akan membuka notepad yang langsung memuat file netlist-nya. Hasil dari pembuatan netlist ini harus disimpan. Hal ini dilakukan karena untuk membuat PCB secara auto dibutuhkan netlist yang di-load dari pembuatan ini.

9.Buka aplikasi PCB, lalu klik menu file, new untuk mmbuat lembar kerja baru.

10. LOAD NETLIST, inilah untuk membuat pcb dengan cara memanggil/mengambil rangkaian yang telah dibuat di schematic. Klik menu Netlist kemudian pilih Load, sehingga akan tampil kotak dialog Load Netlist File Name, klik nama file yang telah anda simpan tadi, kebetulan saya membuat namanya bussru.net, klik tombol OK.

11.Maka akan muncul kotak dialog Setup Netlist Load, klik tombol OK

12.Klik tombol OK pada kotak dialog netlist Load Status

13.Maka akan muncul layout pcb rangkaian kunci yang belum disusun, masih bergabung menjadi satu.

14.Buat jalur track untuk mengelilingi komponen yang telah di-load (misal kotak) dengan Layer Keep Out Layer, ukurannya terserah Anda. Untuk mengubah layer bisa klik menu Current>Layer>pilih Keep Out Layer atau ubah layer pada kolom dibawah lembar kerja.

15.Klik menu Auto>Auto Place untuk menyusun rangkaian secara otomatis.

 16. Lalu klik menu auto>auto route>connection untuk membuat track. Klik satu persatu kabel hijau yang saling berhubungan tersebut, sehingga berubah menjadi track yang lebih rapi dan teratur secara otomatis. Sehingga menjadi seperti gambar berikut:

17.Untuk menyembunyikan komponen, klik menu options>layers lalu uncheck pada Top Silkscreen Overlay.

18. Maka komponen akan tersembunyikan, yang terlihat hanya track.

19.Untuk mengubah ketebalan track, klik dua kali salah satu track tersebut lalu ubah 30 mil pada kolom Width, kemudian klik tombol Global.

20. Maka rangkaian kunci tersebut selesai dibuatkan Layout PCB nya dengan track 30mil.

SHEET SYMBOL DAN SHEET ENTRY ( HUBUNGAN ANTAR SHEET )

Pada postingan kali ini kita akan membahas tentang cara mengubungkan antar file dimana salah satu shhet yang telah kita buat sebelumnya menjadi anak dari shhet yang lain. Disini yang akan menjadi anak sheet adalah 'PULSA1.SCH' dari sheet 'DETIK1.SCH'. Adapun caranya sebagai berikut.

1. Buka terlebih dahulu sheet 'DETIK1.SCH'
2. Klik menu Place >> Sheet Symbol atau tekan tombol Alt+P+S atau klik icon  pada Wiring Tools. Lalu buatlah kotak pada lembar kerja (di sisi lain dari IC 7490)

3. Klik 2x pada area sheet symbol sehingga muncul kotak dialog sheet symbol.


4. Kemudian edit pada bagian file name (diisi dengan 'PULSA1.SCH') dan name(diisi dengan 'PULSA1'), sehingga file name dan namenya berubah.

5. Setelah selesai klik Place >> Add Sheet Entry atau tekan tombol Alt+P+E atau klik icon  di Wiring Tools.Lalu tempatkan Sheet Entry di dalam Sheet symbol.

6. Klik 2x pada sheet entry sehingga muncul kotak dialog sheet entry


7. Lalu ubah bagian name(diganti dengan 'PULSA1'), I/O type (diganti dengan 'Output'), style (diganti dengan 'Right'), dan side (diganti dengan 'Right').

8. Kemudian hubungkan Sheet Entry tersebut dengan kaki 14 di IC 7490 (U2) dengan menggunakan icon  di Wiring Tools.


9. Setelas selesai, klik rebuild pada box Project Manager, maka secara otomatis 'PULSA1.SCH' menjadi anak dari sheet 'DETIK1.SCH'.
